铁芯电感器 原理、特性与应用全解析

引言

在电子电路的世界里，电感器与电阻器、电容器并称为三大被动元件。其中，铁芯电感器作为一种常见的电感器类型，因其独特的磁芯结构，在高频、大功率等场合发挥着不可替代的作用。本文将从原理、结构、特性及应用等方面，全面解析铁芯电感器。

一、什么是铁芯电感器？

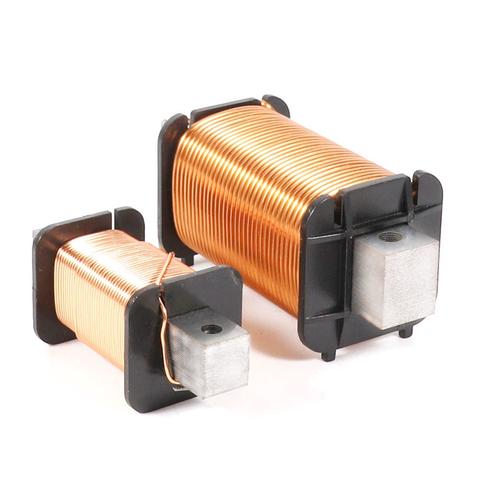

铁芯电感器，顾名思义，是在线圈内部插入铁磁性材料（如硅钢片、铁氧体、坡莫合金等）作为磁芯的电感器。相比于空心电感器，铁芯的引入可以大幅提高电感量，同时减小线圈匝数和体积，提升磁通密度和储能能力。

二、基本结构

一个典型的铁芯电感器主要由以下部分组成：

1. 线圈：由绝缘导线绕制而成，是电感器的导电部分。
2. 铁芯：由高导磁率的铁磁材料制成，用于集中磁力线、增强电感。常见的铁芯形状有E型、I型、C型、环形等。
3. 绝缘与封装：保证线圈与铁芯之间、线圈匝间的绝缘，并保护电感器免受环境损害。

三、工作原理

当电流流过线圈时，会产生磁场。铁芯的存在使得磁场更集中，磁通量显著增加，从而在相同的电流变化下产生更大的感应电动势。根据法拉第电磁感应定律和楞次定律，电感器对电流变化起到阻碍作用，其电感量L = N²·μ·A / l（N为匝数，μ为磁导率，A为截面积，l为磁路长度）。铁芯的μ值远高于空气，因此L大幅提升。

但由于铁磁材料的磁导率随磁场强度变化（非线性），且存在磁饱和、磁滞损耗和涡流损耗，铁芯电感器的特性比空心电感复杂得多。

四、主要特性

（1）高电感值：相同匝数下，电感值可达空心电感的数百至数千倍。
（2）非线性：电感值随电流大小而变化，这种现象称为磁饱和。当电流超过一定值，铁芯饱和，电感量急剧下降。
（3）损耗：包括铜损（线圈电阻）和铁损（磁滞损耗与涡流损耗）。为降低涡流损耗，铁芯常采用叠片或粉末材料。
（4）频率特性：适用于中低频（如工频、音频、开关电源频率），在高频下损耗增加，通常被铁氧体或空心电感取代。
（5）功率处理能力：可承受较大直流偏置电流，适合滤波、储能等应用。

五、常见类型

1. 硅钢片铁芯电感：用于工频及低频大功率场合，如变压器、镇流器。
2. 铁氧体磁芯电感：用于高频开关电源、EMI滤波，但易 saturable。
3. 坡莫合金磁芯电感：高磁导率，用于高精度、低损耗场合。
4. 铁粉芯电感：分布式气隙，抗饱和能力强，用于储能电感。
5. 环形铁芯电感：漏磁小、效率高，常用于电源。

六、典型应用

• 滤波：在电源电路中平滑整流后的纹波。
• 储能：在开关电源和DC-DC转换器中存储与释放能量。
• 扼流：阻止高频干扰信号通过，用于EMI抑制。
• 谐振：与电容组成LC谐振电路，用于选频、振荡。
• 传感：用于电流传感器、磁饱和检测等。
• 功率因数校正：在PFC电路中作为升压电感。

七、选型要点

设计或选用铁芯电感器时，需考虑：

• 所需电感量及允许偏差
• 额定电流与饱和电流
• 工作频率范围
• 损耗与温升
• 体积、安装方式与成本
• 环境条件（温度、湿度、振动）

八、

铁芯电感器凭借高电感值、大功率处理能力和低成本等优势，在电力电子、通信、家电等领域获得广泛应用。其非线性、频率限制和铁损问题也不容忽视。未来随着磁芯材料与制造工艺的进步，铁芯电感器将向高频化、集成化、低损耗方向发展，继续在电子电路中扮演关键角色。
